起源の場所:
中国
ブランド名:
LINK-MI
モデル番号:
LM-SF44N
連絡 ください

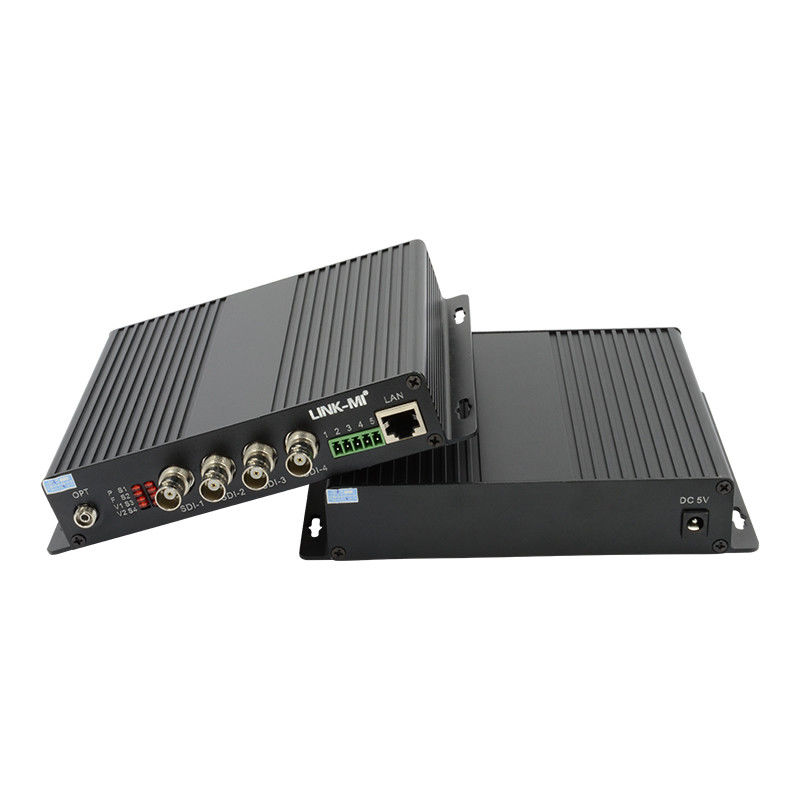

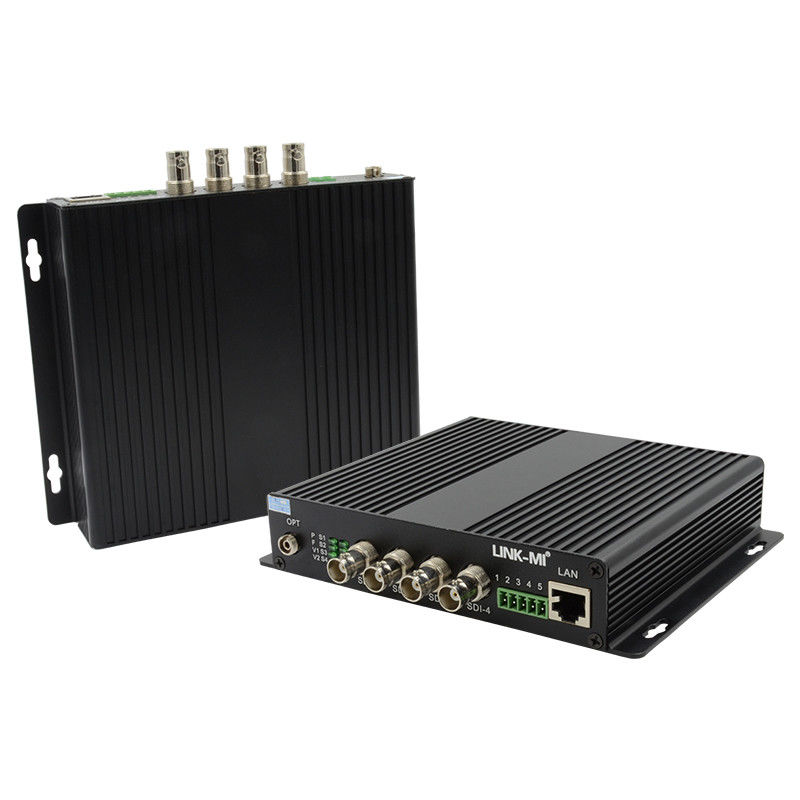

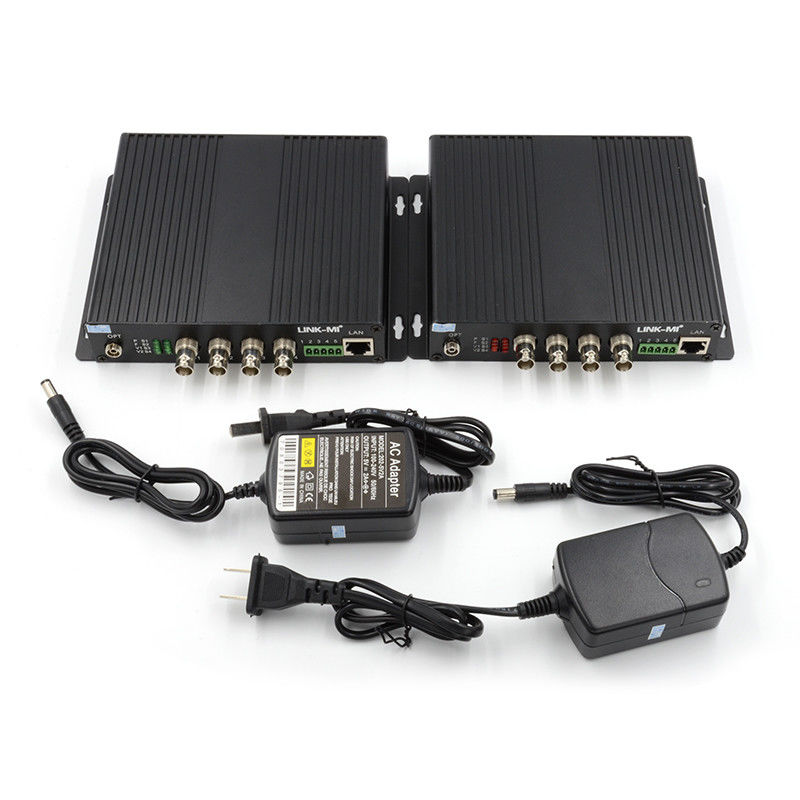

4ch 多機能/HD-SDI ファイバー変換器
紹介
LINK-MI LM-SF44N SDI ビデオからファイバー変換機は,放送または監視アプリケーションのための理想的で経済的ソリューションです.HD-SDI,RS485/RS232およびイーサネット信号を電気入力で受信します.,SDIシリーズファイバービデオコンバータは,カメラがP/T/Z機能を備えたアプリケーションで一般的に使用されます.プラグアンドプレイ設計により,安装と操作が容易になります. 電子および光学調整は決して必要ありません. システム状態を即座に監視するためにLEDインジケーターが提供されています. デバイスは,スタンドアロンまたはラックマウントのインストールに利用できます.異なる作業環境に適している.
特徴
1SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDIおよびSMPTE-259M SD-SDI標準信号に対応し,1485Mb/sと270Mb/s,2.97Gbpsの速度をサポートする
2, RJ45 インターフェースと 1ch 10/100M イーテルネットとフェニックス端末インターフェースと 1ch 両方向/単方向 RS485/RS232 をサポート,最大 115.2Kb/s ボードレート
3, 1080P@をサポート,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25,その他のビデオフォーマット
4ケーブル伝送損失を補償するためのケーブル均衡機能の入力
5静電や雷による損傷を防ぐために,ESDと電圧上昇保護回路を組み込み
6, 光学的な消亡アラーム,リモート電源故障アラーム,出力信号の状態表示,入力信号ロック状態表示を提供
7スタンドアロングタイプまたはカードタイプ 19' 4Uラックマウント・シャシーにインストール
仕様
| オピタル: | |
| 波長 | 1310nm,1550nm |
| シリアルデジタルビデオ入力/出力電圧 | 典型的な最大値は800mVp-p,600~1000mVp-p |
| 繊維の種類 | 50/125u マルチモード62.5/125u多モード,9/125u単モード,単線繊維または双線繊維 |
| ビデオ信号の返却損失 | ≤15dB@5MHz 〜1.5GHz,-10dB@1.5GHz 〜3GHz |
| オプティカルコネクタ | SC,FC |
| 距離 | 0~500M (MM) / 0~100KM (SM,選択可能) |
| データ: | |
| データプロトコル | 一方向または二方向 RS485またはRS422またはRS232選択可能 |
| データ率 | 0~115.2Kbps |
| 誤差率 | < 10〜9 |
| コネクタ | 工業標準端末ブロック (DB9/DB25などのインターフェースで設定することも可能) |
| イーサネット: | |
| 作業モード | フルデュプレックス/ハーフデュプレックス |
| データレート | 10/100Mbps (AUTO) |
| 接続端末 | RJ45 |
| ビデオ: | |
| SDI 入力 | |
| シグナルタイプ SDI | MPTE259M,292M,344M,424M |
| データ率 | 143Mbit/s 2.97Gbit/s |
| ケーブルの均衡 |
ベルデン 1694A の ≤140m で 1.485Gbps ベルデン 1694A の ≤400m の 270Gbps で |
| コネクタ | BNC 75 オーム |
| 一般: | |
| 入力電源 | 5V DC |
| 電力消費量 (最大) | 5W |
| 動作温度 | 0°Cから55°C |
| 保存温度 | -20°Cから70°C |
| 動作湿度 | 0~95% (凝縮しない) |
| 変換器の寸法 (TX&RX) | 173×150×32MM |
| 1ペアのパッケージの寸法 | 320×247×61MM |
| 純重量 | 1.75KG |
| 総重量 | 2kg |
| ケース素材 | アルミニウム |

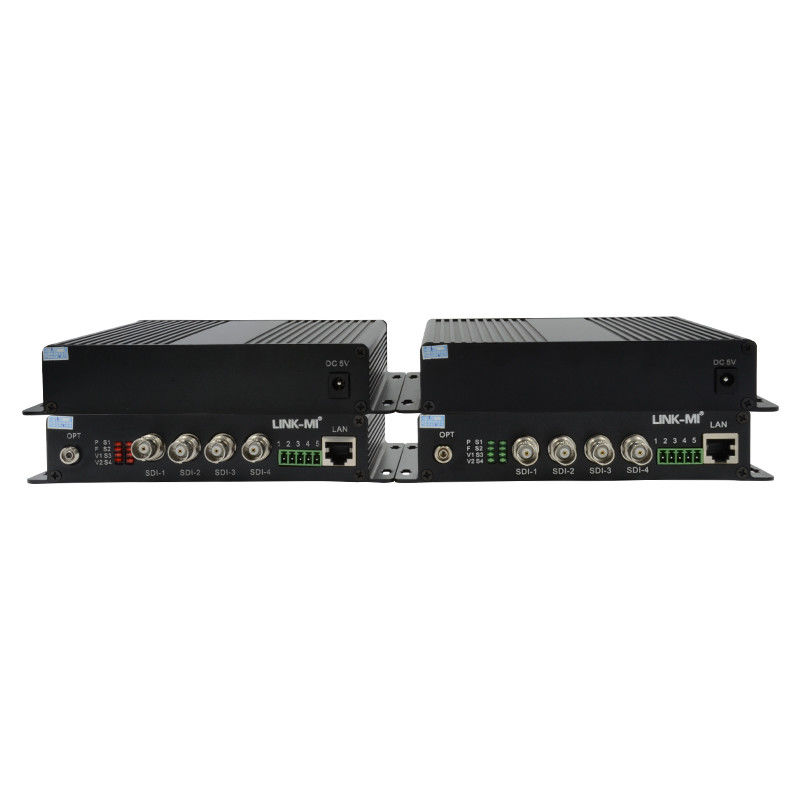

パネルの説明
よくある質問
Q1: 工場か貿易会社ですか?
A1: プロフェッショナルメーカーとして,私たちは中国で10年以上 HDMI関連製品を供給しています.
Q2:なぜあなたを選ぶべきですか?
A2: 工場価格,良質,最高のサービス,長期間保証で製品を提供できます.
Q3:あなたの製品サービスはどうですか?
A3:OEMとODMを申し出ます.あなたの注文量に基づいて,あなたのブランド,あなたのデザインを製品に印刷することができます.
Q4: 支払い条件はどうですか?
A4: 銀行振込,ウェスタンユニオン,マネーグラム,ペイパール,中国銀行,現金で支払います.
Q5: パッケージをどのように送りますか?
A5:DHL,Fedex,EMS,航空,海上など
Q6:どんな保証をしていますか?
A6: 当社の優れた販売後サービスチームはオンラインで技術サポートを提供します. 当社は製品に1年間の保証を提供しています.
Q7:ウェブサイトに価格がないなら どうすれば必要な商品を購入できるのか?
A7: 必要な製品についての問い合わせを私たちに送信することができます. 私たちの販売は,注文を行うのにあなたを助けるために24時間以内にあなたに返信します.
ユーザーマニュアル:
LM-SF44N 4CH HD-SDIからファイバー変換器 (NEW).pdf
